產品介紹

產品功能介紹

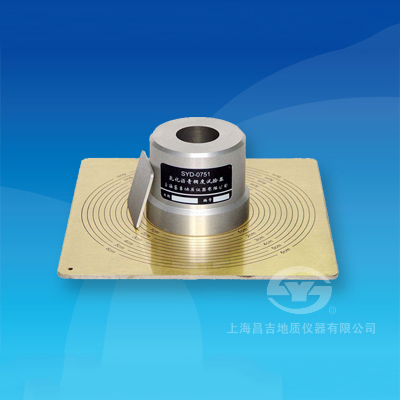

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0751-1993《乳化瀝青稀漿封層混合料稠度試驗》所規定的要求設計制造的，適用于用規定的圓錐體測定乳化瀝青稀漿封層混合料的稠度，用以檢驗乳化瀝青稀漿封層混合料的攤鋪和易性，以確定乳化瀝青稀漿封層混合料的配合比設計中合適的用水量。

一、主要技術特點

1、由截頭圓錐體、墊板和底板組成，結構簡潔；
2、截頭圓錐體由鋁合金制成，美觀大方；
3、底板由不銹鋼制成，經久耐用并帶有刻度方便讀數。

二、主要技術參數及指標

1、金屬截頭圓錐體：     上口徑38㎜、下口徑89㎜、高76㎜ ；
2、金屬底板：                厚4㎜，帶有同心圓刻度線，間距0.5㎝。
3、外形尺寸：                235㎜×235㎜×80㎜（長×寬×高）。

三、選配件

1、天平：                       稱重1000g，感量不大于1g。


產品配置清單

一、SYD-0751型 乳化瀝青稠度試驗器儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	金屬截頭圓錐體	個	1
2	金屬墊板 （55㎜×55㎜）	塊	1
3	帶刻度底板（230㎜×230㎜）	塊	1
4	天平（稱重1000g，感量不大于1g）	只	1	選購件
5	使用說明書	份	1
6	合格證	份	1
7	產品保修卡	份	1



二、SYD-0751型 乳化瀝青稠度試驗器儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	瀝青溶劑	2L	2L/桶	三氯乙烯、煤油、汽油選其一即可
2	天平	精度1g	1臺

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-0751型乳化瀝青稠度試驗器

        操作規程和使用維護說明
一、安裝調試操作規程
1、按要求的級配準備粗、細集料及填料，烘干，稱混合料總量500g，準確至1g。
2、拌鍋內放入500g礦料與填料拌勻，加入預定的用水量將其均勻拌濕。
3、加入定量的乳化瀝青，拌和時間不少于1min，不超過3min，拌勻。
4、把圓錐體小端向下，放在金屬板上，將拌好的稀漿混合料迅速倒入預濕過的圓臺試模中，并將表面刮平。
5、將稠度底板刻有同心圓的一面蓋在圓錐體大端面上，使圓錐體大端外圓正好對準底板的中心圓上居中。
6、把圓錐體連同底板一起拿住倒轉過來，使圓錐體大端向下立在底板上，立即向上提起圓錐體，讓里面的混合料自然向下坍落。
7、量取坍下的稀漿混合料邊緣離中心圓邊的距離為稀漿的稠度，準確至1cm。
8、記錄試驗時的氣溫和濕度。

二、注意事項
每次使用完畢，必須將金屬截頭圓錐體以及帶刻度底板清洗干凈，以便下次測試用。
