產品介紹

產品功能介紹

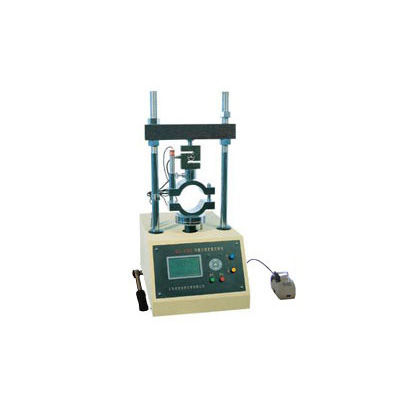

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或?yàn)r青路面施工質量檢驗。



一、主要技術特點

1、本儀器采用了先進的傳感技術及微機處理技術，是一臺技術先進、自動化程度高的馬歇爾穩定度試驗儀器。
2、本儀器控制面板由彩色液晶觸摸屏組成，采用圖形液晶顯示技術，直接顯示出穩定度值、流值的試驗數據及曲線圖形、試驗結果、試驗時間。漢字顯示試驗效果直觀，儀器操作方便。
3、本儀器具有參數設置、計量校正、自動試驗控制、數據自動采集、實時時鐘等功能，控制裝置對試件的穩定度和流值同時進行試驗數據采集并自動判斷峰值。
4、本儀器內部可存貯100組試驗數據及試驗時間,可隨時調出查看。整個試驗自動完成，并能自動歸位。
5、本儀器還具有手動控制上升、下降、停止的功能，方便用戶使用。



二、主要技術參數及指標

1、最大荷載：                 50kN。
2、測量范圍：                 ≤40kN。
3、測量誤差：                 ≤±0.1kN。
4、過載保護功能：          荷載值大于39kN時自動保護。
5、垂直變形（流值）：   測量范圍(0～20)mm。測量誤差≤±0.05mm。
6、壓力機上升速度：       (50±5)mm /min。
7、通訊接口：                 RS232串行通訊口可與計算機通訊。
8、工作電壓：                 AC（220±10%）V，50Hz。
9、環境溫度：                 0℃～60℃。
10、外形尺寸：               600mm×380mm×900mm（長×寬×高）。
11、電機功率：               550W。
12、重量（凈重）：        98kg。



三、選配件

1、HWY-1 低溫恒溫水浴
2、SYD-0702型馬歇爾電動擊實儀


產品配置清單

一、SYD-0709A馬歇爾穩定度試驗儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備注
1	SYD-0709A馬歇爾穩定度試驗儀 主機	臺	1
2	壓力傳感器（已裝在主機上）	套	1
3	位移傳感器（已裝在主機上）	套	1
4	電源線	根	1
5	電腦通訊線	根	1
6	手搖把	個	1
7	打印機（含穩壓電源）	套	1
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1



二、SYD-0709A馬歇爾穩定度試驗儀儀器安裝所需試劑、器材



序號	名稱	規格和要求	數量	備注
1	粉筆		1盒
2	棉紗		1卷
3	黃油		200ml
4	報紙		若干

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
