產品介紹

產品功能介紹

本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0709-2011《瀝青混合料馬歇爾穩定度試驗》規定的要求設計制造的，適用于瀝青混合料的馬歇爾穩定度試驗，能夠準確地判斷瀝青混合料的破壞點，以進行瀝青混合料的配合比設計或瀝青路面施工質量檢驗。

一、主要技術特點

1. 采用高亮度大屏幕液晶顯示屏、輕觸型面板開關，試驗數據顯示清晰，操作方便。
2. 帶有串行通訊口，可實現與計算機的通訊。
3. 配有24字符/行微型打印機打印試驗結果，根據用戶要求可另行配置A4打印機。
4. 具有三路高速A/D轉換，采樣速率為每路100次/分鐘，采樣精度高，采樣數據準確可靠。
5. 采用雙電子位移計，四位數字顯示，位移數據準確可靠。
6. 配備&pHi;100㎜標準馬歇爾試件壓頭。
二、主要技術參數及指標
1. 測試荷載：       (0～50.00)kN，測量誤差：±0.05%（F.S）；
2. 測試位移：       (0～10)mm，測量誤差：±0.5%（F.S）；
3. 加載速率：       (50±5)mm/min；
4. 加載形式：       自動和手動兩種形式；
5. 使用條件：       ⑴ 環境溫度：-10℃～35℃；
⑵ 相對濕度：≤85%；
6. 儀器體積：       540㎜×600㎜×1400㎜（長×寬×高）；
7. 整機重量：       86㎏（凈重）；
8. 工作電源：       交流AC（220±10%）V 50Hz。


三、選配件

1. 恒溫水浴：       HWY-1 低溫恒溫水浴。


四、特殊訂貨要求

1. 作為特殊訂貨，本公司可通過自行開發的軟件，為用戶實現本儀器的網上遠程通訊功能。
2、用戶還可以林另行選購Ф150mm試樣加載夾具并由本公司對儀器作適當調整。


產品配置清單

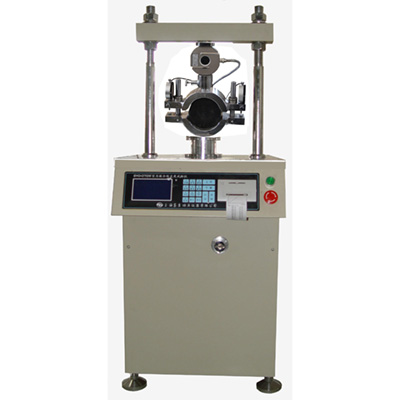

一、SYD-0709型 馬歇爾穩定度試驗儀（落地式）配置清單（出廠標配）

序號	名稱	單位	數量	備注
1	SYD-0709馬歇爾穩定度試驗器  主機	臺	1
2	壓力傳感器（已裝于儀器）	套	1
3	位移傳感器（已裝于儀器）	套	2
4	Ф100mm試樣加載夾具（標準配置）	付	1	已裝于儀器
5	手搖裝置（含轉軸、搖把各1件）	套	1
6	使用說明書	份	1
7	打印機說明書	份	1
8	軟件光盤	張	1
9	合格證書	份	1
10	產品保修卡	份	1
11	Ф150mm試樣加載夾具	套	1	選購件



二、常見故障分析和排除



故障現象	原因	排除方法
儀器工作時抖動	地腳不平	重新調整地腳水平
儀器插電后不開機	檢查側面空開是否打開	打開空開開關



產品維護保養

一、維護和保養

1、儀器內外保持整潔，儀器內部不得流入水或進入雜物。
2、定期在上下壓頭導軌處涂抹潤滑脂，保障壓頭上下滑動自如。
