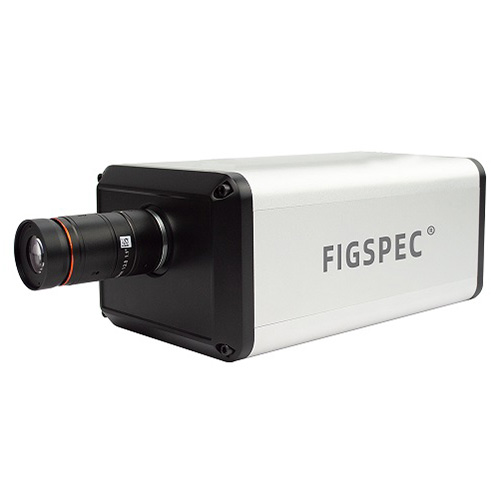

FigSpec? FS2X系列成像高光譜相機
光譜通道數：1200
圖像分辨率：1920*1920
產品介紹
FigSpEC?系列成像高光譜相機采用高衍射效率的透射式光柵分光模組與高靈敏度面陣列相機、結合內置掃描成像及輔助攝像頭技術，解決了傳統高光譜相機需外接推掃成像機構及調焦復雜等難以操作的問題?？膳c標準C接口的成像鏡頭或顯微鏡直接集成，實現光譜影像的快速采集。
光譜范圍：400-1000nm可見光/近紅外高光譜；900-1700nm短波近紅外
光譜通道數：1200
圖像分辨率：1920*1920
多種光譜范圍可供選擇可見光：400-700nm光譜范圍，波長分辨率優于2.5nm，可達600個光譜通道 近紅外：400-1000nm光譜范圍，波長分辨率優于2.5nm，可達1200個光譜通道 短波近紅外：900-1700nm光譜范圍，波長分辨率優于8nm，可達254個光譜通道 |  |
 | 更佳性能圖像分辨率最高可達1920*1920 5秒快速成像 |

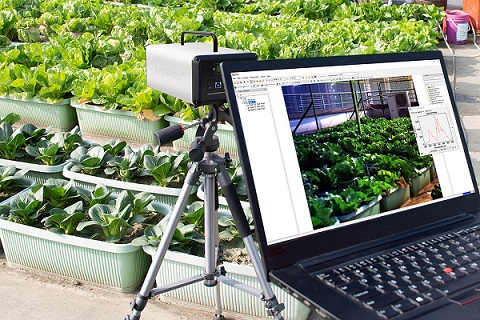

能測的還有很多光譜分析，材料分選，蔬果分析，農業遙感，工業檢測，無人機載高光譜成像分析，便攜式高光譜成像分析 |  |
技術參數
型號 | FS-20 | FS-22 | FS-23 | FS-25 |
分光方式 | 透射光柵分光 | 透射光柵分光 | 透射光柵分光 | 透射光柵分光 |
圖像分辨率 | 1920*1920 | 1920*1920 | 1920*1920 | 320*320 |
動態范圍 | 12 bits | 12 bits | 12 bits | 14 bits |
成像速度 | ≤15秒 | ≤15秒 | ≤5秒 | ≤5秒 |
光譜通道數 | 600 | 1200 | 1200 | 254 |
光譜范圍 | 400-700nm | 400-1000nm | 400-1000nm | 900-1700nm |
光譜分辨率 | 2.5nm | 2.5nm | 2.5nm | 8nm |
狹縫寬度 | 25um | 25um | 25um | 25um |
透射效率 | 60% | 60% | 60% | 60% |
雜散光水平 | 0.5% | 0.5% | 0.5% | 0.5% |
像素大小 | 5.86um*5.86um | 5.86um*5.86um | 5.86um*5.86um | 30um*30um |
探測器類型 | CMOS | CMOS | CMOS | InGaAs |
傳感器成像面尺寸 | 11.3*7.1mm | 11.3*7.1mm | 11.3*7.1mm | 9.6mm x 7.68mm |
標配鏡頭焦距 | 25mm | 25mm | 25mm | 25mm |
最小工作距離 | 100mm | 100mm | 100mm | 100mm |
視場角 | 25° | 25° | 25° | 17° |
最小曝光時間 | 34us | 34us | 21us | 1us |
最大曝光時間 | 10秒 | 10秒 | 10秒 | 1秒 |
信噪比 | 600/1 | 600/1 | 600/1 | 600/1 |
數據接口 | USB3.0 | USB3.0 | USB3.0 | 千兆網 |
| 相機鏡頭接口 | C | C | C | C |
| 配件 | USB3.0傳輸線 | USB3.0傳輸線 | USB3.0傳輸線 | 千兆網傳輸線 |
成像功能 | 有ROI功能 可以實現單個區域ROI | 有ROI功能 可以實現單個區域ROI | 有ROI功能 可以實現單個區域ROI | 有ROI功能 可以實現單個區域ROI |
輔助成像功能 | 輔助取景攝像頭實現 對拍攝區域的監控 | 輔助取景攝像頭實現 對拍攝區域的監控 | 輔助取景攝像頭實現 對拍攝區域的監控 | 輔助取景攝像頭實現 對拍攝區域的監控 |
供電方式 | 內置電池供電 | 內置電池供電 | 內置電池供電 | 內置電池供電 |
主機尺寸* | 255mm*138mm*107mm | 255mm*138mm*107mm | 255mm*138mm*107mm | 335mm*182mm*143mm |
重量** | 小于2.8kg | 小于2.8kg | 小于2.8kg | 小于5.3kg |
*尺寸不含鏡頭和提手 **重量不含鏡頭
