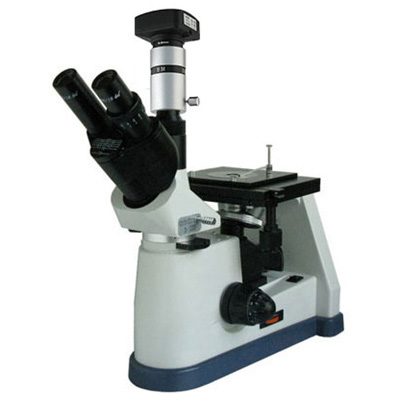

BM-4XCD金相顯微鏡（電腦、倒置）
目鏡：10X 12.5X
物鏡：4X 10X 40X 100X（油）
配500萬CMOS、適配鏡，電腦自購
產品介紹
一、用途
BM-4XCD 電腦倒置金相顯微鏡主要用于鑒別和分析金屬內部結構組織，是金屬學研究金相的重要儀器，鑄造、冶煉、熱處理的質量研究，原材料的檢驗或材料處理后的分析等均可使用本儀器，是科研、教學、工廠等理想儀器。該儀器另可選購本公司提供的金相圖像分析軟件在計算機上進行測量分析及評級。
二、技術規格
1、目鏡：
| 類 別 | 放大倍數 | 視場（mm） |
| 平場目鏡 | 10X | Φ18 |
| 平場目鏡 | 12.5X | Φ15 |
2、物鏡：
| 物鏡類型 | 放大倍數 | 數值孔徑（NA) | 工作距離 |
| 平場消色差物鏡 | 4X | 0.10 | 37.0 |
| 10X | 0.25 | 7.31 | |
| 40X | 0.65 | 0.50 | |
| 100X（油） | 1.25 | 0.18 |
3、顯微鏡的總放大倍率
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 10X | 1X | 40X |
| 10X | 100X | ||
| 40X | 400X | ||
| 100X（油） | 1000X |
| 物 鏡 | 目 鏡 | 鏡筒系數 | 總放大倍數 |
| 4X | 12.5X | 1X | 50X |
| 10X | 125X | ||
| 40X | 500X | ||
| 100X(油) | 1250X |
4、三目筒 ：三目倒置,鉸鏈?zhǔn)接^察筒,45°傾斜,可360°旋轉。
5、機械筒長： 160mm
6、瞳距 ：55mm-75mm
7、載物臺： 172mm×142mm
8、移動范圍： 30×30mm
9、載物圓板 外徑：Φ65 mm，內徑：Φ10 mm、Φ15 mm、Φ25 mm
10、濾色片：插板式濾色片（綠、藍、黃）
11、光源：帶孔徑可變光闌和視場可變光闌12V/20W鹵素?zé)?，亮度可調
12、調焦機構：粗微動同軸調焦帶調焦限位，粗動調焦張力帶鎖緊裝置，微調格值：0.002mm
13、偏光裝置：檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出
14、計算機成像系統：
(1)數字CMOS攝像機，500萬像素。帶幾何測量分析軟件。該軟件對點、線、圓及弧、直線度、圓度、面積等測量。
(2)MCL-Z 適配鏡
(3)電腦自購
三、選購
1、數字CMOS攝像機，300萬/1000萬像素
2、數碼攝像機系統：便攜式數碼攝像機、數碼圖像適配鏡（攝像型）、轉接環
四、儀器成套性
| 序號 | 名 稱 | 單位 | 數量 |
| 1 | 顯微鏡主體 | 臺 | 1 |
| 2 | 三目鏡筒 | 只 | 1 |
| 3 | 平場目鏡：10×、12.5× | 只 | 各2 |
| 4 | 平場消色差物鏡：4×、10×、40×、100×（油） | 只 | 各1 |
| 5 | 三目鏡直筒管（配三目鏡筒） | 只 | 1 |
| 6 | 濾色片插片（黃、蘭、綠） | 片 | 各1 |
| 7 | 偏光片插片：驗片、起片 | 片 | 各1 |
| 8 | 溴鎢燈（6V20W）、保險絲（1A） | 只 | 各1 |
| 9 | 桃子形載物片：Φ10、Φ15、Φ25 | 片 | 各1 |
| 10 | 載物臺壓簧 | 件 | 1 |
| 11 | 香柏油 | 瓶 | 1 |
| 12 | 電源線 | 根 | 1 |
| 13 | 數字CMOS攝像機 | 只 | 1 |
| 14 | 適配鏡（MCL-Z） | 只 | 1 |
| 15 | 產品使用說明書 | 份 | 1 |
| 16 | 產品合格證明 | 份 | 1 |
| 17 | 產品保修卡 | 份 | 1 |
